Quick Connect 3 Entnahmeköpfe

Ausführung vertikal oder horizontal
Erhältlich in PE, PVDF und CD

Kurzbeschreibung

Die Quick Connect Entnahmeköpfe für das Quick Connect 3 System bilden die einfach lösbare, sichere und kontaminationsfreie Verbindung zwischen den beweglichen Chemikaliengebinden und der ortsfesten Chemikalienversorgung. Die Köpfe der Serie Quick Connect 3 erlauben eine Fluidentnahme, die Rezirkulation sowie Belüftung über einen Anschluss und passen ausschließlich zu den Tauchrohren dieser Serie.

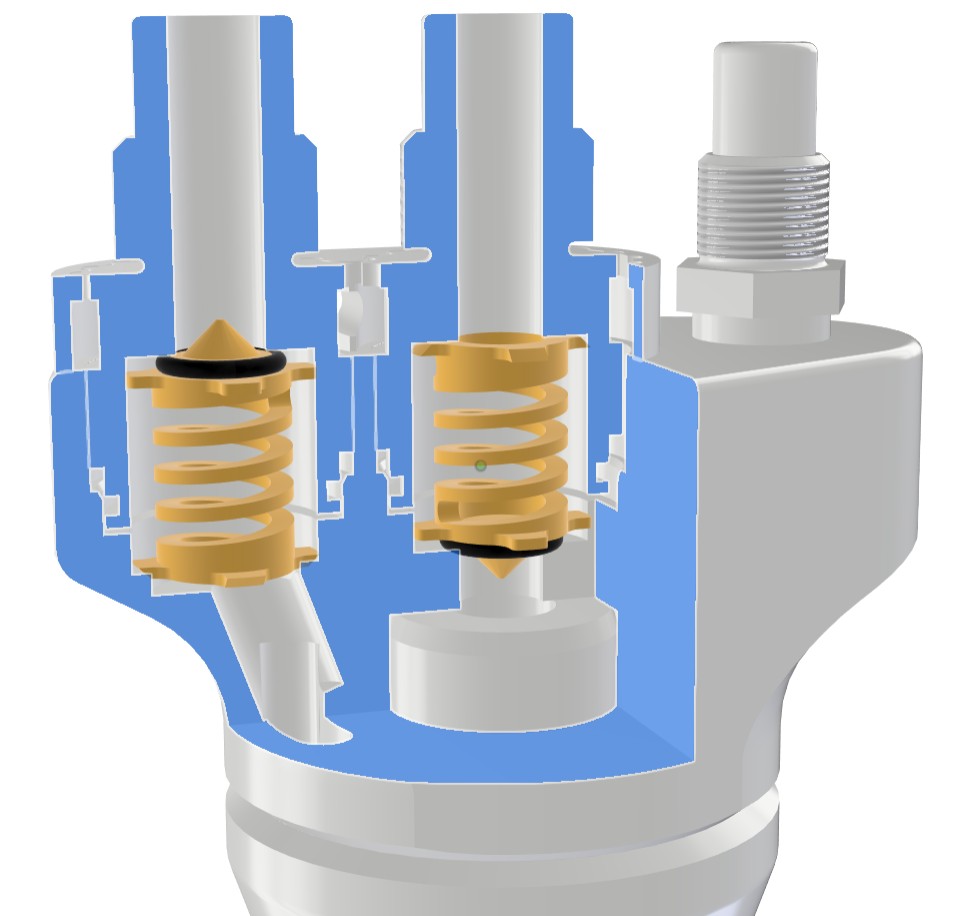

Der Kopf ist mit einer Codierscheibe versehen, die zur Codierung des Quick Connect Tauchrohres passen muss, um eine Verbindung herzustellen. Integriert sind je eine Kunststoff-Rückschlagfeder, die ein Zurück-/Nachlaufen von Flüssigkeit wirksam verhindert.

Produkteigenschaften in Stichpunkten

Entnahmekopf gefertigt aus hochreinen Polyethylen, PVDF oder elektrisch leitfähiges PE
Dichtungen aus FFKM („Kalrez®“), FFKM, FKM („Viton®“) oder EPDM (anwendungs- und chemikalienabhängig)
Auch für gasende und leitfähige Chemikalien geeignet
Standardmäßig mit Flareanschlüssen für Medium und Belüftung
Frei konfigurierbares Produkt durch breites Ausführungsspektrum (Anschlussgrößen, Anschlussarten, gewinkelte Abgänge, u. v. m.)

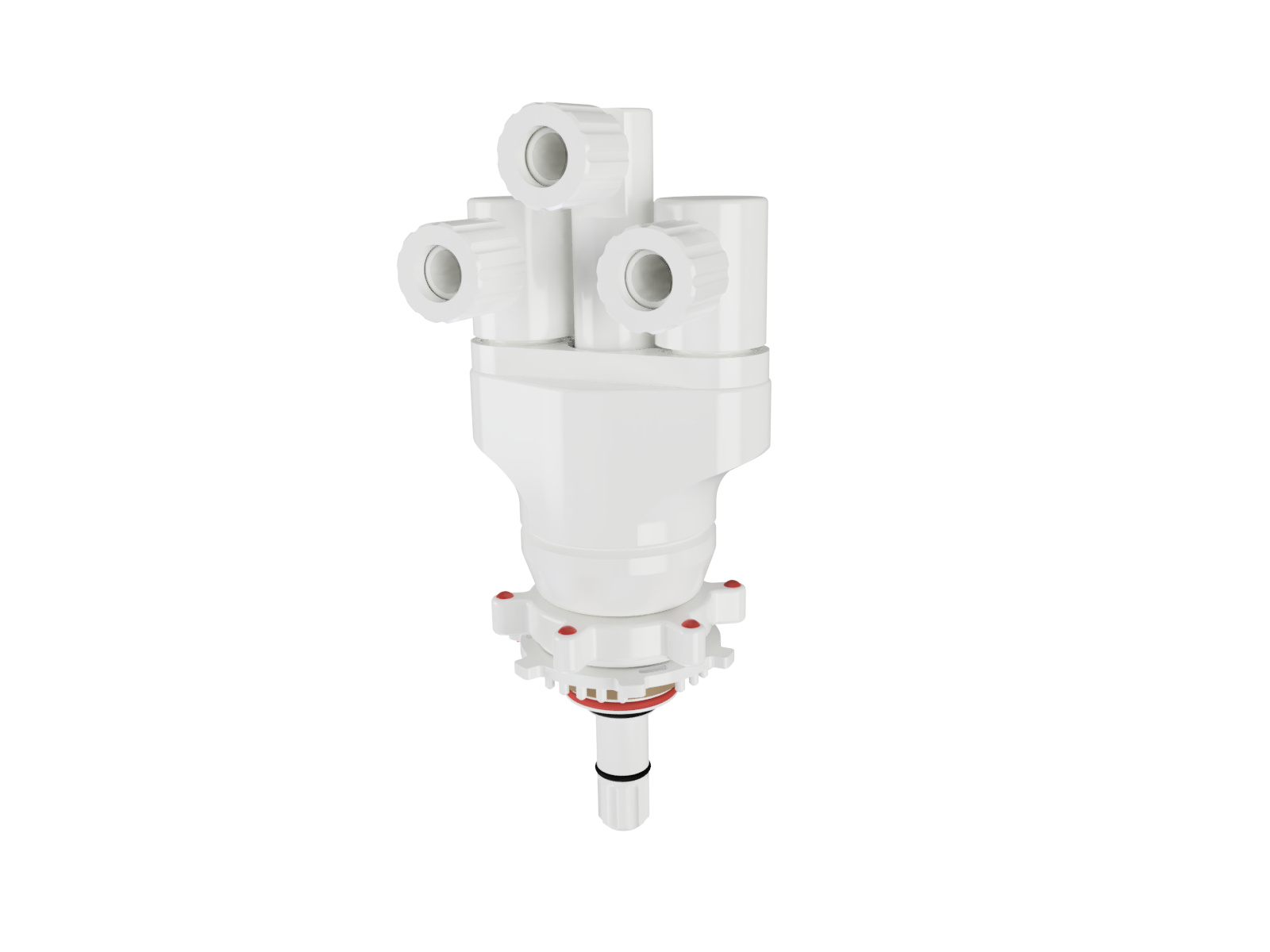

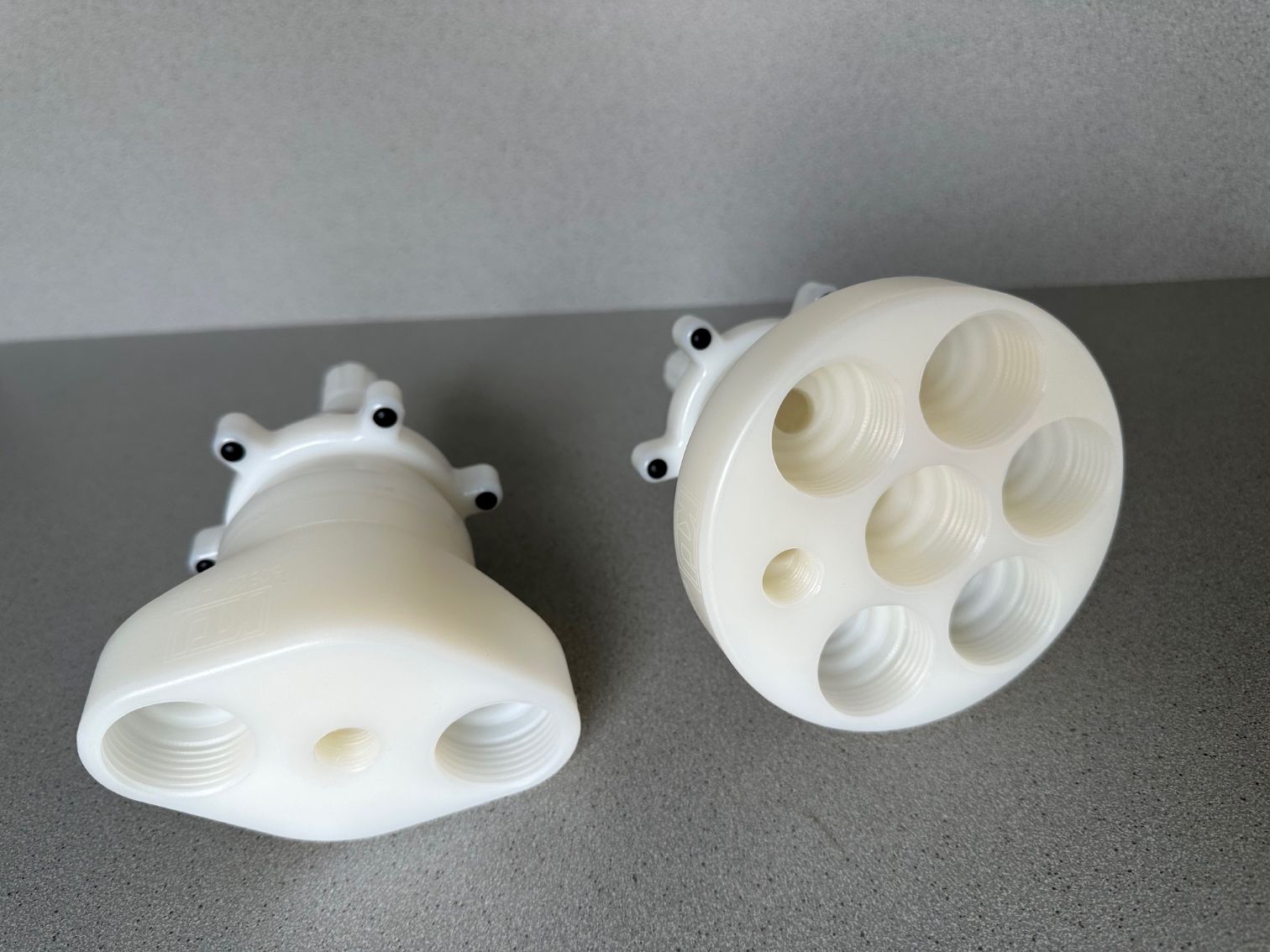

Viele Sonderformen (bis zu 7 Anschlüsse) z.B. zum Mischen von Chemikalien verfügbar
Unter Reinraumbedingungen gefertigt und geprüft
Breites Zubehörprogramm verfügbar

Spezifikation

In Bearbeitung

DH	Dispense Head
X	Function x = in Bearbeitung x = in Bearbeitung x = in Bearbeitung
X	Dichtsystem K = Kalrez® M = FFKM F = FKM E = EPDM
XX	Werkstoff (PE, PVDF, CD)
XXX	Chemikalien code  (siehe auch Tabelle QC-Chemikaliencodierung)
X	H: Horizontal V: Vertikal
FX/X	Anschluss Fluid Standard: z. B.: F3/8 = 3/8” Flare F1/2 = 1/2” Flare F3/4 = 3/4” Flare
X	H: Horizontal V: Vertikal
FX/X	Anschluss Begasung Standard, NPT z. B.: F1/4 = 1/4” Flare F3/8 = 3/8” Flare F1/2 = 1/2” Flare
